如何利用3D打印技術展示企業生產線
上海某生物制藥公司，新建了兩條優質的工業設備生產線。公司決定將這兩條龐雜的工業設備生產線制作縮小后的模型樣品，用以更方便地向客戶展現公司實力?？蛻魧⑦@個任務交給了上海數造三維。

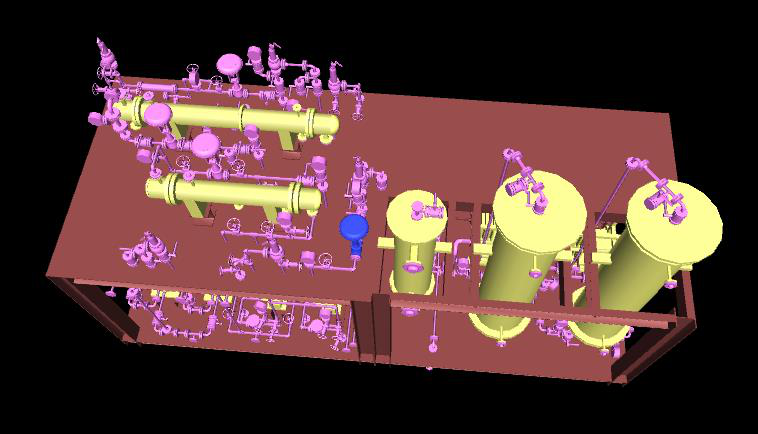

客戶提供的原始模型
步驟一：轉換成STL格式文件
起初客戶只提供了三維展示的NWD格式數據，不符合3D打印機打印要求。最終數造三維的設計人員通過使用多種軟件的格式轉換成可打印STL格式！
模型修復

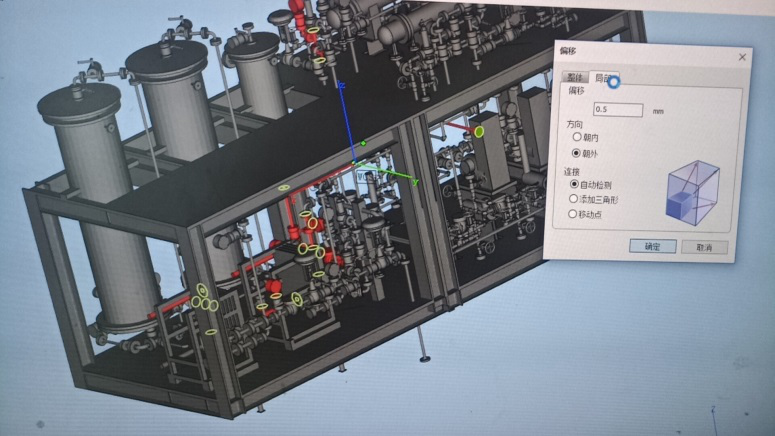

步驟二：修改原數據，增加壁厚
由于該模型為縮小后的小樣，很多細節部位厚度只有0.2mm。和我們打印最小壁厚1MM的要求差距很大，這樣會加大3D打印成功的風險，通過數造三維設計人員對模型的細節部位進行加厚及修改，使該模型能夠應用于3D打?。?/span>

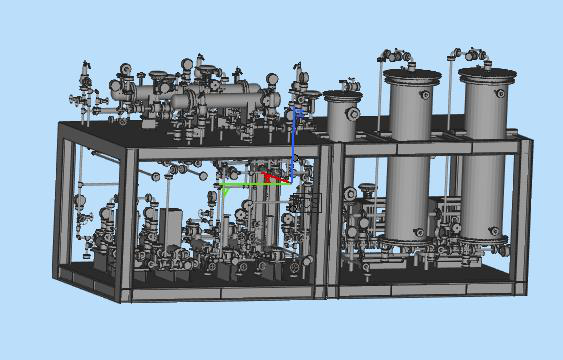

修復好的三維模型
步驟三：3D打印
模型修復完成后，進行上機生產。這個長度為700*296*388(mm)的模型用了數造科技自主研發的的3DSL-800型大尺寸光固化3D打印機，用了3天多的時間，無須分段就完成一體化成型的打印。

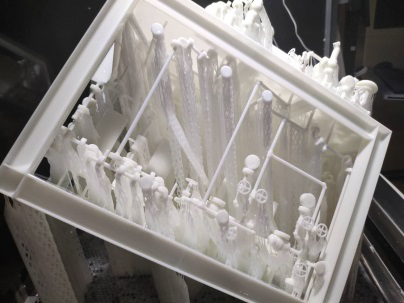

模型初成
步驟四：后處理
接下來就是對模型進行清洗，由于細節特別復雜，后處理難度很高，需要責任心很強的后處理師傅做精細處理打磨，最后才能上色。
處理中的模型

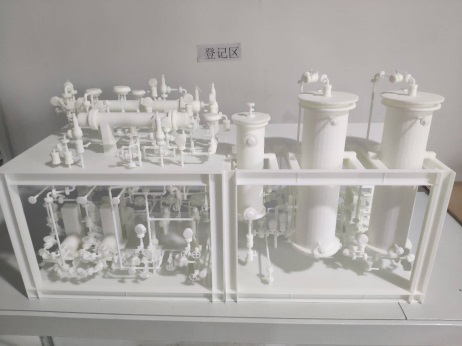

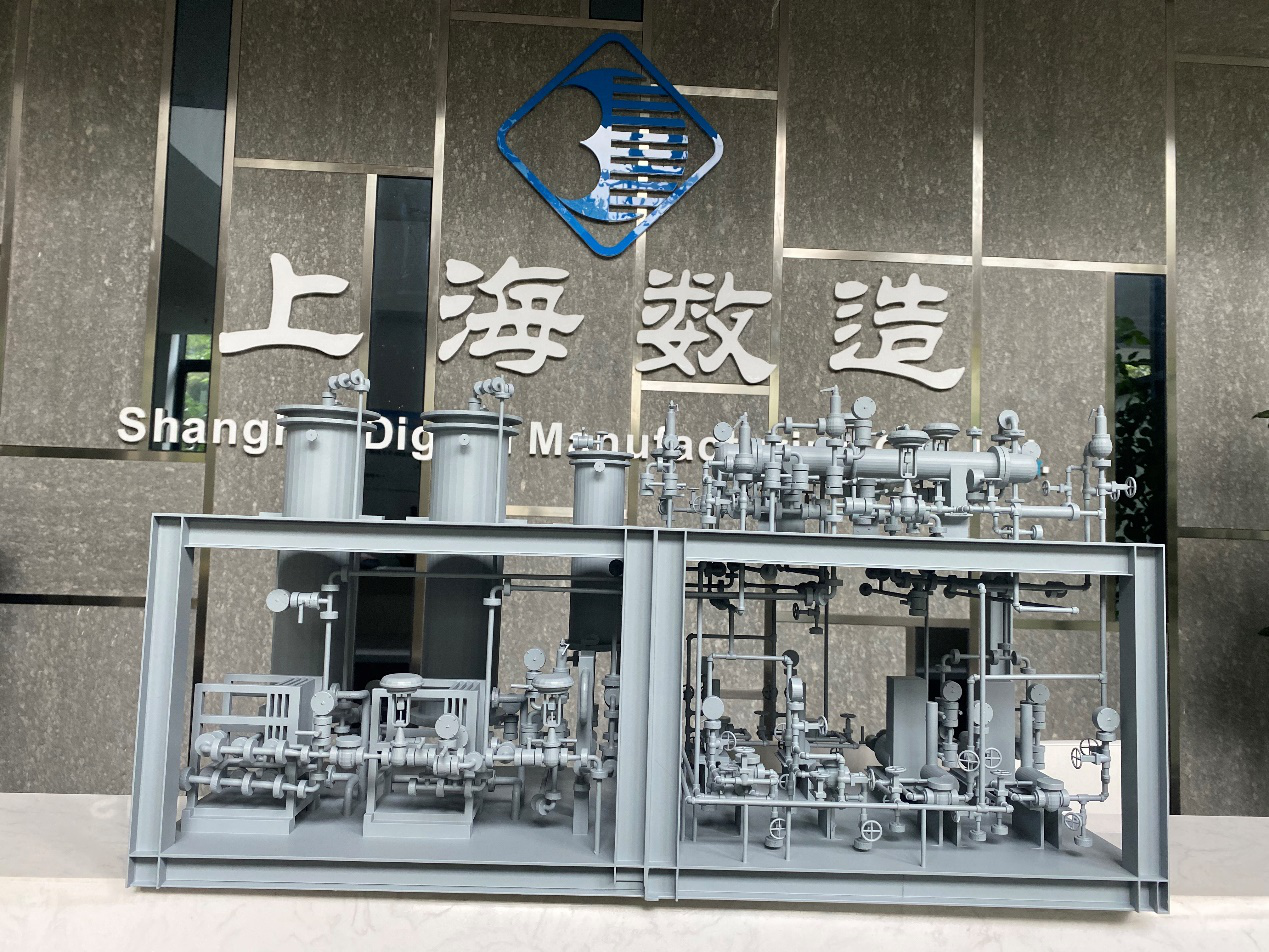

模型成品
精致，復雜又充滿著工業美感的模型宣布制作完成！

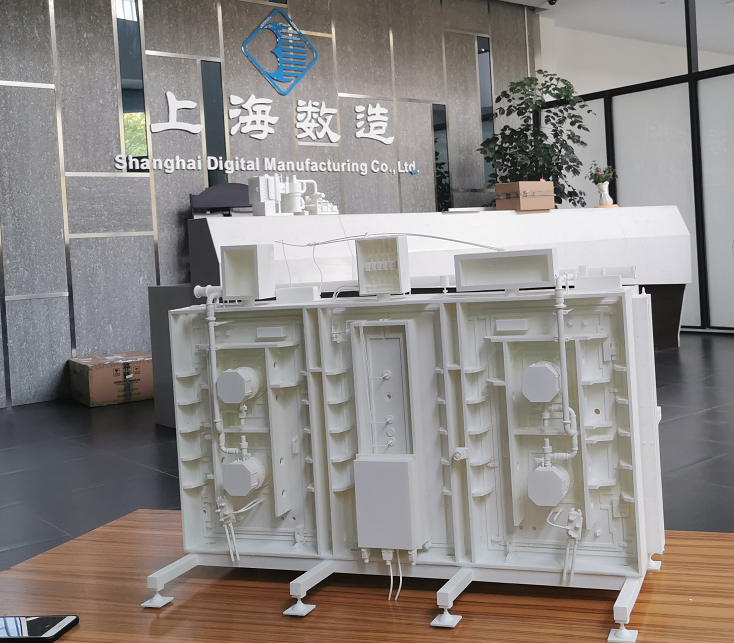

數造三維近期完成的其他企業生產線及產品模型案例展示：
